概述
螺旋板式換熱器是一種高效換熱設備，適用氣-氣、氣-液、液-液，以及用于冷凝和液體蒸發傳熱。該產品具有傳熱效率高，污垢自清能力強，節能效果好，體積小、價格便宜，使用可靠等優點。產品廣泛適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋板式換熱器和可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。
結構性能
1、本設備適用于：氣-氣，液-液，氣-液對流傳熱，可用于蒸汽冷凝和液體蒸發傳熱，化工，石油，醫藥，機械，電力，輕工和紡織等工業部門均可選用。

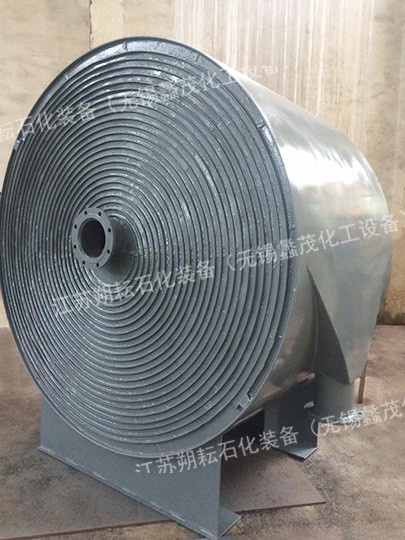

2、本設備由兩張鋼板卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，適用小溫差傳熱，便于回收低溫熱源并可準確地控制出口溫度。

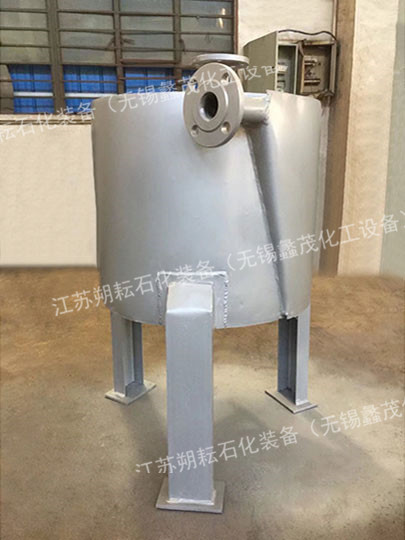

3、在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備內流動沒有大的換向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
4、螺旋通道的端面是焊接密封的，密封性能好，結構可靠。
5、不易檢修，內部板出現問題時難修理，有些廠把設備兩端焊縫全部去掉，重新將板展平補焊后再卷制，這樣做消耗的工時太大，因此選用螺旋板換熱器防腐是重要的。
6、不能進行機械清洗，生產實踐證明，螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因；一是因為它是單通道雜質，在通道內的沉積一形成周轉環流就會提高至把它沖掉，二是因為螺旋通道內沒有死角，雜質容易被沖出。
7、因為螺旋通道內有定距柱支撐通道間距，得以不讓纖維狀雜質（棉紗，草棍，樹葉等）進入換熱器內部。
8、嚴格控制冷卻水出口溫度在結垢溫度以下。
9、常用的清洗方法是用蒸汽吹凈或堿洗，蒸汽吹入要向接管，把雜質從設備內吹出。
基本參數
螺旋板換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（系指單通道能承受的Max工作壓力）試驗壓力為工作壓力的1.25倍。
螺旋板換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
允許工作溫度：碳素鋼的t=0～+350℃，不銹鋼酸鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過洽當?shù)墓に囉嬎?，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）。
單臺設備不能滿足使用要求，可以多臺組合使用，但組合時必須符合下列規定：
并聯組合，串聯組合：設備和通道間距相同。
混合組合：一個通道并聯，一個通道串聯。
螺旋板式換熱器技術參數
|
公稱換熱面積 |
通道間距 |
碳鋼 |
不銹鋼 |
|
板厚 |
|
5m2 |
6—10 |
4mm |
2～3mm |
|
10m2 |
6—10 |
4mm |
2～3mm |
|
20m2 |
6—14 |
4mm |
2～3mm |
|
30m2 |
10—14 |
4mm |
2～3mm |
|
40m2 |
10—14 |
4mm |
2～3mm |
|
50m2 |
10—14 |
4mm |
2～3mm |
|
60m2 |
14—18 |
4mm |
2～3mm |
|
70m2 |
14—18 |
4mm |
2～3mm |
|
80m2 |
14—18 |
4mm |
2～3mm |
|
100m2 |
14—18 |
4mm |
2～3mm |
|
120m2 |
14—20 |
4～5mm |
2～4mm |
|
130m2 |
14—20 |
4～5mm |
2～4mm |
|
150m2 |
14—20 |
4～5mm |
2～4mm |
|
300m2 |
14—20 |
4～5mm |
2～4mm |
